خط اکسترودر گرانول پلاستیکی تک پیچ

خط اکسترودر گرانول پلاستیکی دو پیچ

(تصویر فقط برای مرجع است)

من. اطلاعات عمومی

II- شرایط تجاری اصلی

III. شرایط کار
منبع تغذیه ： AC480V ± 10٪ 50Hz 3P + E
هوای فشرده ： 0.5 ～ 0.8Mpa （DP≤10
آب خنک کننده ≤ ≤ 30 ℃ 0.2 ～ 0.4Mpa
توان نصب 225KW ، مصرف واقعی فقط 65٪ -70٪.
طرف عملیات: از اکسترودر سمت چپ

IV. لیست تحویل

پارامترهای دقیق:

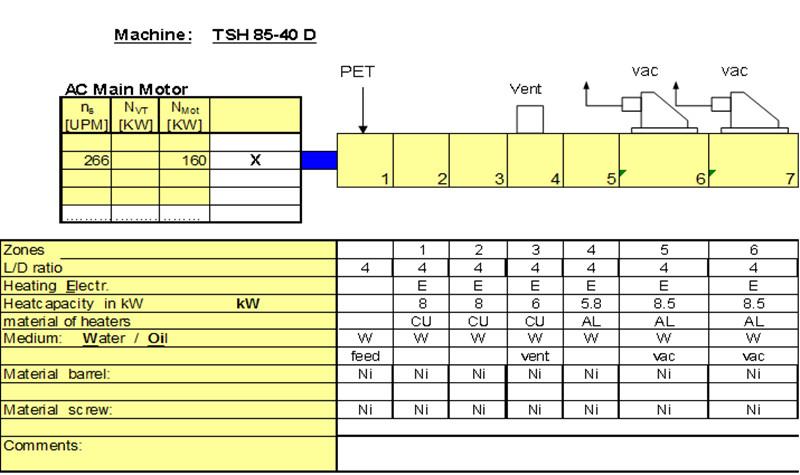

اکسترودر دو قلو پیچ 1.85 / 40
ویژگی های اصلی:

profile مشخصات پیچ را بهم نزدیک کنید و با پیچ هایی که خود را از بین می برد ، در محفظه باریک برای تغییر محصولات آسان و تغییر رنگ ، استفاده کنید.

system سیستم بلوک ساختمان مدولار (4D) برای عناصر پیچ و بشکه های پیچ.

shell پوسته های بخاری برنز و ریخته گری با کارایی بالا برای گرمایش فشرده و مطمئن

● هر بشکه یک منطقه دما برای پردازش بهینه

elements عناصر مخصوص مخلوط کردن و برش با تأثیرات مختلف برای انعطاف پذیری بالای فرآیند

screw سرعت پیچ متغیر 30 تا 300 دور در دقیقه اجازه می دهد طیف گسترده ای از فن آوری های فرآیند

volume حجم آزاد زیاد به دلیل نسبت قطر پیچ خارجی / داخلی Do / Di 1.55 for برای پردازش مطلوب

1.2 بشکه پیچ
اصل ماژولار انعطاف پذیر با بخش های بشکه ای پیچ از طیف گسترده ای از طرح های مختلف ممکن تحقق می یابد. گرم کردن سریع ، فشرده و یکنواخت بخش بشکه پیچ توسط بخاری های برقی تأمین می شود. بخش های بشکه با استفاده از یک سیستم مته سوراخ شده داخلی ، با آب خنک می شوند و حفره هایی در نزدیکی دیواره بشکه داخلی قرار گرفته اند.
بخش بشکه به صورت ： در دسترس است

● حداکثر سختی. HV 1050

bar بخش بشکه بسته

section بخش بشکه با باز کردن برای مواد خوراکی یا برای جابجایی

section بخش بشکه با دهانه بالا و جانبی برای تهویه بالایی و اتصال فیدر جانبی

بخش پردازش با صفحات استیل ضدزنگ به عنوان محافظت در برابر تماس تصادفی تهیه شده است.

1.3 عناصر پیچ / پیچ
پیچ مشبک با هم چرخانده و یکدیگر را با فاصله باریک پاک می کنید تا هیچگونه باقیمانده ای در پروازهای پیچ باقی نماند و از این رو تلاش تمیز کردن کاهش می یابد.

سیستم شافت پیچ با مشخصات زیر مشخص می شود

● حداکثر سختی. HV 950

● در امتداد شفت های محکم

elements عناصر پیچ را با حفره ها و طول های مختلف پیچ کنید

blocks بلوک های زانو با زوایای مختلف استگگر ، تعداد دیسک های ورز دهنده و عرض دیسک

tips برای پیچاندن محوری مجموعه پیچ ها ، پیچ های پیچ را پیچ کنید.

connection اتصال دنده ها برای اطمینان از جریان برق بین شفت های پیچ و عناصر پیچ.

1.4 مانیفولد / آب خنک کننده
منیفولد برای شدت بخشیدن بشکه های TSH استفاده می شود. بشکه خوراک با استفاده از یک مقدار قابل تنظیم دستی خنک می شود.

واحد شامل ：

1 هدر فید (فولاد ضد زنگ)

● 1 منطقه کنترل دستی

zones مناطق کنترل خودکار با توجه به مشخصات

● 1 بای پس

1.5 واحد خنک کننده آب
واحد خنک کننده آب برای خنک کردن بشکه های پیچ اکسترودر (بخش پردازش) استفاده می شود. این واحد برای اتصال آماده است.
گروه های عملکردی زیر در مسکن سوار شده اند:

● 1 پمپ آب

● 1 مبدل حرارتی

● 1 مخزن آب ضد زنگ

● 1 لوله آب ضد زنگ

valve 1 شیر

● 1 فیلتر

داده های تکنیکی:

1.6 درایو اصلی واحد
واحد محرک اصلی اکسترودر یک موتور سه فاز است. خنک کننده موتور توسط پنکه نصب شده بر روی موتور تأمین می شود.

تاریخ فنی - موتور

1.7 گیربکس کاهش و توزیع (ساخته شده در تاجیوان)
گیربکس سرعت موتور را به سرعت شفت های پیچ کاهش می دهد و آن را به دو شفت خروجی توزیع می کند. این ویژگی خود را با ویژگی های خاص در حال اجرا بسیار آرام ، حتی با سرعت بالا ، متمایز می کند.
گیربکس از ：

cou اتصالات دندان دنده را بین شفتهای خروجی و شفت های پیچ درگیر کنید

assembly یکپارچه سازی بلبرینگ مجهز ، یاطاقان کلیدی از محصولات NSK استفاده می کنند.

surface سطح چرخدنده سخت شده به HRC58-62 ، سنگ زنی با دقت تا درجه 6.

● مسکن تولید شده در CNC

system سیستم روغن کاری اجباری برای یاطاقان و مشبک گیربکس ، حداکثر. 70

part قسمت پایین از پوشش که به عنوان کفگیر روغن طراحی شده است

داده های تکنیکی:

1.8 فیدر حجمی تک پیچ

فیدر حجمی تک پیچ اجازه می دهد تا از پودر به شکل گلوله تغذیه شود. با تغییر سرعت پیچ می توان ظرفیت تغذیه را تنظیم کرد.

واحد شامل ：

● 1 موتور دنده

2 بشکه خوراک

screw پیچ تغذیه ای

داده های فنی

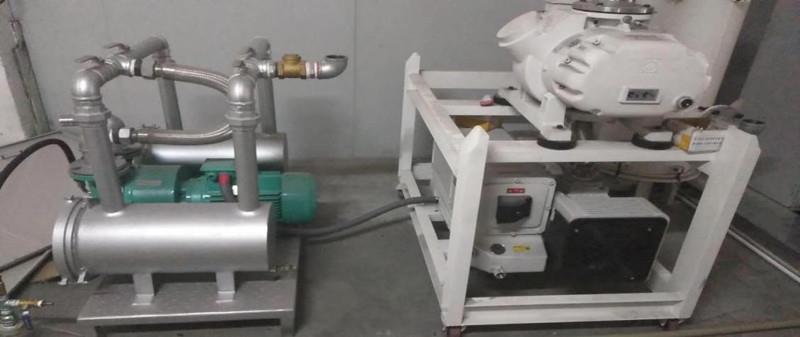

1.9 سیستم خلاء

واحد شامل ：

● یک پمپ حلقه آب

قدرت: 7.5KW
ساخت چین

● یک پمپ خلاء

مدل: SOGEVAC-300B
قدرت: 5.5Kw

● یک مخزن خلاء با دستگاه خنک کننده

داده های فنی

فیلتر 2.Melt
سیستم فیلتر هیدرولیک است ، و ساخت آن دو پیستون دوتایی ، از نوع ستون است.
قطعات تغییر صفحه ، متحد درجه بالایی را با خلوص فوق العاده ، ضد فشار و دقت بالا پذیرفته است. با شروع سیستم هیدرولیکی ، تغییر سرعت سوراخ به سوراخ می تواند به سرعت در تنها 2.0 ثانیه انجام شود.

2.1 تعویض خالص (دو ستون)
درایو - سیستم هیدرولیک

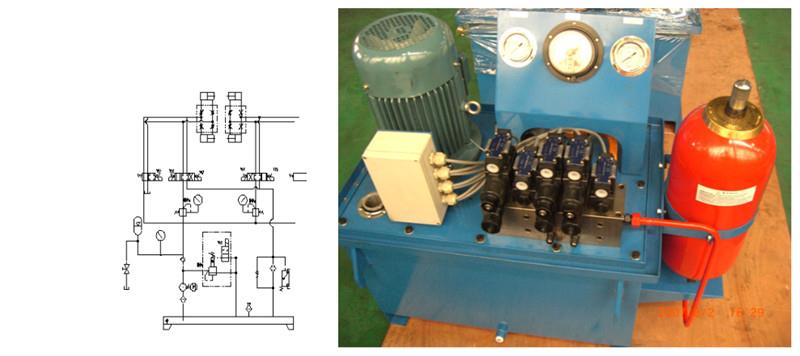

2.2 H ydraulic Sation

این واحد شامل

pump 1 پمپ روغن: 3kw، 1440r / min، ساخته شده در چین.

valve شیر کنترل: YUKEN ، ژاپن

Acc 1 مدل باتری: NXQ — L10 / 200-H

پارامترهای اصلی تکنیک این سیستم

● فشار کار سیستم (P): P≤21Mpa

rate سرعت جریان: 10 لیتر در دقیقه

charge شارژ سوخت جعبه روغن: 100L

Med محیط کار: مقاومت روغن هیدرولیک شماره 46 به مقاومت در برابر سایش

3. پمپ ذوب
پوسته پمپ از فولاد آلیاژی با کیفیت بالا استفاده می کند و از این دنده استفاده می کند از فولاد کروم خاموش یا سایر فلزات درجه بالا که کارایی بالا و ضد نشتی را تضمین می کند.

داده های تکنیکی:

سه موقعیت برای اندازه گیری فشار مذاب وجود دارد ، یعنی قبل از فیلتر ، قبل از پمپ ، بعد از پمپ ، سنسور فشار قبل از پمپ GEFRAN است ، ساخته شده در ایتالیا.

4- تی بمیرید

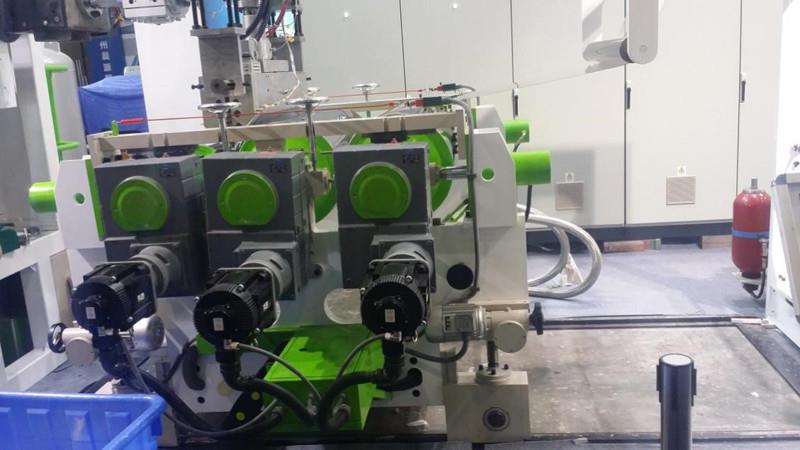

5. تقویم سه چرخه

ما از تمام درایوهای سرو با دقت بالا استفاده می کنیم و سرعت غلطک ها بطور مستقل کنترل می شود. رولها دارای ساختاری دو پوسته هستند و دارای چندین ضربه مارپیچ برای اطمینان از سرعت سیال خنک کننده بالا برای دمای یکنواخت رول هستند.

دستورالعمل اصلی c مشخصات:

● 3 غلطک

● پیکربندی غلتک: افقی

opening باز / بسته شدن غلتک: هیدرولیک

gap تنظیم شکاف غلتکی: مکانیکی - دستی

measure اندازه گیری ایمنی: دکمه توقف اضطراری ، با عملکرد قفل خودکار

5.1 داده های فنی غلتک

5.2 داده های فنی درایو

5.3 داده های فنی اندازه گیری شکاف غلتک ：

5.4 داده های فنی ایستگاه هیدرولیک Calend e r

این واحد شامل

پمپ 1 پمپ روغن: 4.4kw ، 1440r / min ، ساخته شده در چین.

valve شیر کنترل: YUKEN ، ژاپن

● 4 مدل هیدرو سیلندر: CJT140-FB100B50N-AE-11

Acc 1 مدل باتری: NXQ — L10 / 200-H

پارامترهای اصلی تکنیک این سیستم

pressure فشار کار سیستم (p): P1 = 12Mpa ، P2 = 6Mpa (1Mpa = 10kg / c㎡)

rate سرعت جریان: 10 لیتر در دقیقه

charge شارژ سوخت جعبه روغن: 100L

Med محیط کار: مقاومت روغن هیدرولیک شماره 46 به مقاومت در برابر سایش

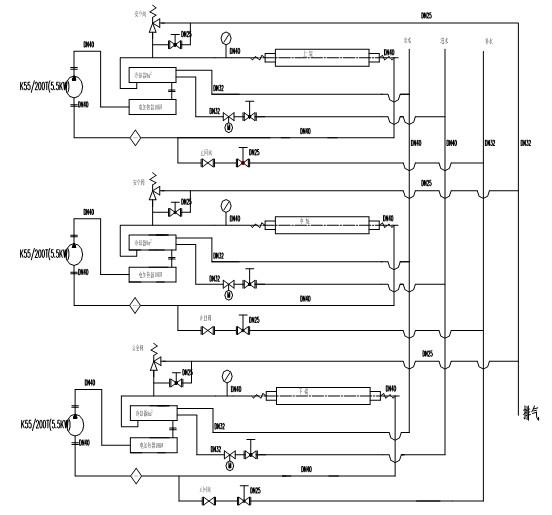

6. سیستم کنترل دما

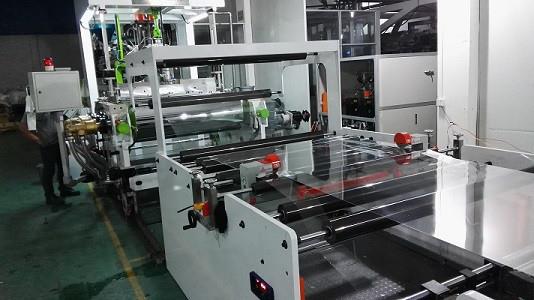

7. براکت خنک کننده

سطح خنک کننده با تعادل پویا ، سطح G2.5 پردازش می شود

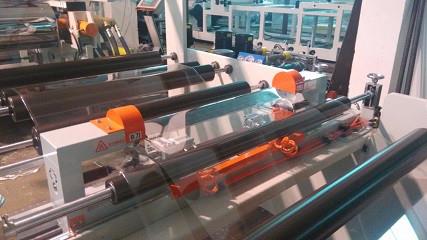

8. واحد پیرایش جانبی

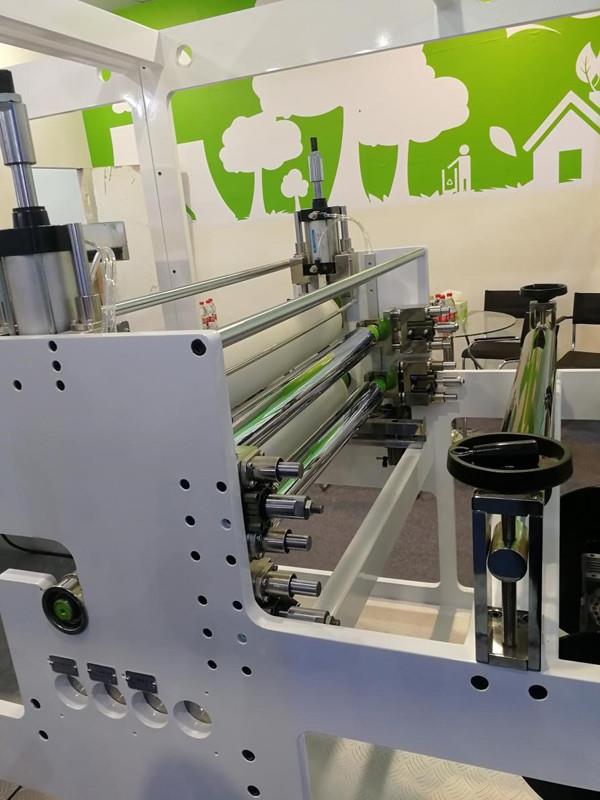

9. دستگاه پوشش روغن سیلیکون دوتایی

10. تخلیه واحد

11. برطرف کننده الکترواستاتیک

12. داده های فنی

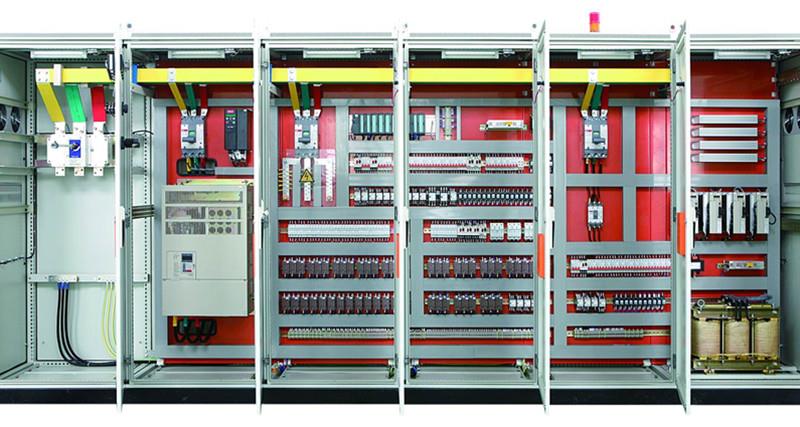

13. سیستم کنترل الکتریکی
